Pretok procesa
Konstrukcija industrializiranega recirkulacijskega sistema ribogojstva (RAS) vključuje predvsemObjekti iz ribogojstva, rezervoarji za kulturo, sistemi za čiščenje vode in z njimi povezane tehnologije .Oblikovanje in izvajanje bi moralo temeljiti na celoviti analiziLokalni podnebji, okoljski dejavniki in biološke značilnosti ciljne vrste, spoštovanje načelpraktičnost, energetska učinkovitost in visoke zmogljivosti. Napredne tehnologije in opremo je treba uporabiti za ustvarjanje optimalnega ekosistema ribogojstva, medtem ko se uskladimo s kitajskimi nacionalnimi pogoji .
Ras Construction jeSpecializiran inženirski projekt z majhnim obsegomVključuje več disciplin, kot jemorska znanost, biologija, elektromehanični inženiring, instrumentacija, hidravlika, gradnja in tehnologija ribogojstva. njegov razvoj se mora zanašatiZnanstvene raziskave, vključevanje multidisciplinarnega strokovnega znanja za zagotovitev, da je sistem tehnološko napreden, ekonomsko izvedljiv in operativno obvladljiv, na koncu doseženvisoko učinkovita in okolju prijazna proizvodnja .
Po večkratnem testiranju in optimizaciji je dokončen pretok procesa naslednji:
Kulturni rezervoar → Filter bobna → filter z visoko učinkovitostjo → Biofilter → Rezervacija za regulacijo temperature → UV sterilizacijska enota → Oksigenacijska komora → Sistem za spremljanje kakovosti vode → Kulturni rezervoar(Slika 9-13) .
Primer inženirskega oblikovanja sistema za čiščenje vode
Sledi posebna študija primera . Na podlagi predhodno preučenega procesnega toka je sistem zasnovan z:
- Območje ribje kulture: 1,000 m²
- Waterdepth:0,8 m (učinkovita volumen vode: 800 m³)
- Najvišja hitrost kroženja vode:400 m³/h (nastavljiv pretok)
- Stopnja Waterreuse: >95%
1. oblikovanje nadmorske višine
- Soba za upravljanje z vodo:Talna površina 368 m², z ozemljitvijo višine ± 0.00 m .
- Sump & Pump Room na nizki ravni:Nahaja se na višini -1.8 m .
- Biofilter:Izdelana z armiranim betonom, zasnovana na višji nadmorski višini:
- BottomElevacija: +1.5 m
- Topelevacija: +3.5 m
- Učinkovita volumen vode:100 m³ (10: 1 razmerje do volumna rezervoarja za ribe) .
Zasnova cirkulacije za varčevanje z energijo:
- Enostopenjsko dvigovanje:Voda se črpa od zniža do biofilterja prek filtra z visoko učinkovitostjo .
- Gravitacijski tok:Voda nato teče zaporedno skozi:
- Regulativna rezervoar za temperaturo → UV sterilizacijska enota → Oksigenacijska komora → Kulturni rezervoarji .
- FlowControl: nastavljiv z delovanjem črpalke in regulacije ventila .
Prednosti:Energetsko učinkovito, enostavno delovanje in nizko vzdrževanje .

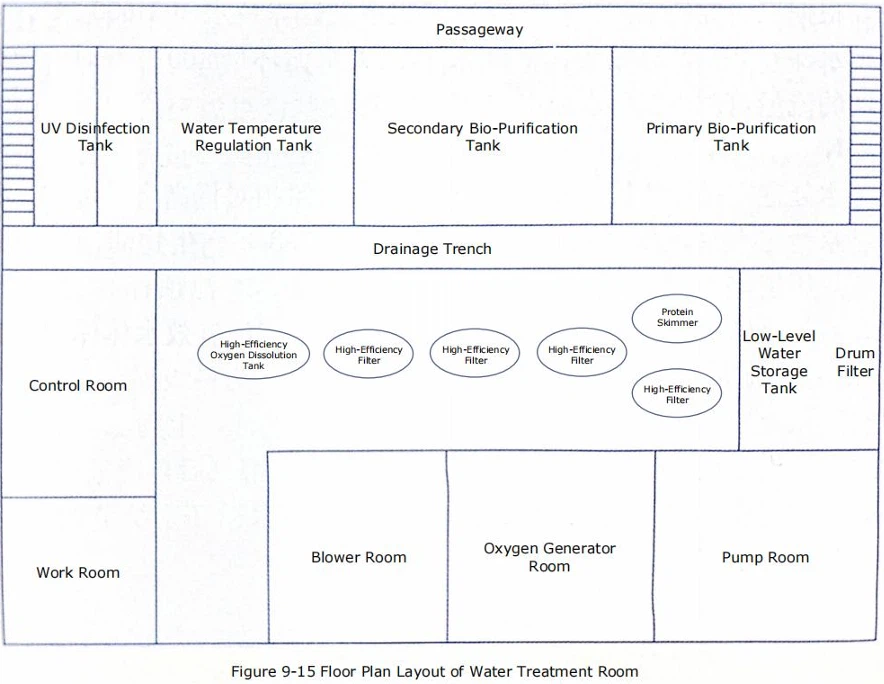

2. Postavitev prostora za čiščenje vode
- Struktura:Enonadstropna z anizko oborožena prosojna streha,Strop PVC plošče in 4 Skylights .
- Toplotne koristi: Odporna proti vetru, poletna toplotna izolacija in zadrževanje zimske topline (slika 9-15) .
- Dimenzije: 24 . 5 m (dolžina) × 15,0 m (širina), vzhodno obrnjena.
Ureditev opreme (tri vrstice):
①east Side (električna oprema):
Pumproom, soba za generator kisika, soba za puhanje korenin .
②Middle vrstica (filtracija in oksigenacija):
Drumfilter, filter z visoko učinkovitostjo, beljakovinski skimmer, oksigenacijska komora .
③ Zahodna stran (enote zdravljenja):
Primarni/sekundarni biofilterji, rezervoar za regulacijo temperature, modularni UV sterilizator .
- Nadzorna soba in delovni prostor: južna stran .
Koristi:Organizirana namestitev, operativno udobje in racionalizirano vzdrževanje .
3. zasnova hidravličnega toka
- Ribji rezervoarji:
Krožna oblikaz dvema nagnjenima dovodnima celicama .
Stožčasto dnoz osrednjo drenažo .
Rotacijski tokUstvari radialne tokove za samočiščevanje .
- SummpDrainage:
Odprti kanalni enotni tok zaNaravna prezračevanje .
- Biofilters:
Primarno:Zgornji vhod, spodnji izhod .
Sekundarni:Spodnji vhod, zgornji odhod .
FlowPattern:Kompozitno gibanje navzgor zagotavlja enakomerni stik z biofilm .
- UVSTERILIZOR:
Oblikovanje tipa kanala z izmeničnimi visokimi/nizkimi vhodi, da podaljša čas osvetlitve .
- Oksigenacijska komora:
Voda, nasičena s kisikomZaprte PVC ceviza preprečevanje izgube O₂ .
4. Specifikacije opreme za čiščenje vode
Glej tabelo 9-1 za podrobnosti o modelih, stopnjah pretoka in količin .
Tabela 9-1: Seznam opreme za čiščenje vode
